Der Druckguss hat sich zu einem zentralen Fertigungsverfahren für die Herstellung präziser, leichter und stabiler Fahrradkomponenten in Serie entwickelt. Da Fahrradhersteller engere Toleranzen, kürzere Produktionszyklen und niedrigere Stückkosten fordern, bietet der Druckguss einen bewährten Weg von der Idee zum fertigen Bauteil.
Doch warum sticht der Druckguss unter all den Fertigungstechniken hervor, und welche Teile und Designs sind erhältlich? Unser Blog wird diese Frage aus verschiedenen Blickwinkeln beantworten.
Warum sich Druckguss für Fahrradteile eignet
Dieses Kapitel vermittelt Ihnen einen allgemeinen Überblick darüber, warum das Druckgussverfahren für die Herstellung von Fahrradkomponenten eingesetzt wird, und zwar aus zwei Perspektiven: Wie steigert es Effizienz und Qualität, und warum ist es die bessere Option als andere Fertigungsverfahren?
Wie Druckguss die Massenproduktion von Fahrradkomponenten unterstützt
Fahrräder gelten oft als Konsumgüter mit enormer Marktnachfrage. Dies führt zu großen Produktionsaufträgen für Komponenten, die von den Vorteilen des Druckgussverfahrens wie niedrigeren Stückkosten und kürzeren Lieferzeiten profitieren.
Um den Bedarf an Fahrradteilen im Druckgussverfahren zu decken, wenden die Hersteller das Verfahren der HochdruckgussBei diesem Verfahren wird geschmolzenes Metall mit hoher Geschwindigkeit in wiederverwendbare Stahlformen eingespritzt, was kurze Zykluszeiten ermöglicht. Eine einzige Form kann Tausende identischer Teile herstellen, bevor ein erheblicher Wartungsaufwand erforderlich wird.
Darüber hinaus erreicht jedes Gussteil nahezu seine endgültige Form. Dadurch reduziert sich der Aufwand für CNC-Bearbeitung, Schleifen und andere Nachbearbeitungen. Teile wie Pedalkörper, Bremshebelgehäuse und Nabenkörper können mit minimalem Materialabtrag direkt vom Formwerkzeug zur Endbearbeitung übergehen.
Ein weiterer Vorteil ist die Wiederholgenauigkeit. Jedes Teil aus demselben Werkzeug weist das gleiche Maßprofil auf, was die Montage und Qualitätskontrolle bei großen Serien vereinfacht.
Wann Druckguss die Bearbeitung oder Fertigung übertrifft
Die CNC-Bearbeitung eignet sich hervorragend für Prototypenfertigungen, bei denen die Werkzeugkosten niedrig bleiben müssen. Für die Serienproduktion komplexer Fahrradteile ist der Druckguss jedoch in der Regel kostengünstiger und schneller, insbesondere bei Strukturen wie dünnen Wänden, Innenrippen oder komplexen Konturen, die andernfalls eine aufwendige Mehrachsenbearbeitung erfordern würden.
Die Fertigung durch Schweißen oder Biegen eignet sich für Rahmen und einfache Bauteile, führt jedoch aufgrund menschlicher Fehler zu Ungenauigkeiten bei den Verbindungen und verursacht höhere Lohnkosten. Druckguss hingegen eliminiert Verbindungen bei einteiligen Bauteilen vollständig und verbessert so Festigkeit und Gleichmäßigkeit.
Die besten Fahrradteile für den Druckguss
Die Fahrradkomponenten, die am meisten vom Druckgussverfahren profitieren, weisen gemeinsame Merkmale auf: komplexe Geometrie, mäßig bis dünnwandige Abschnitte, der Bedarf an gleichbleibender Qualität und hohe Produktionsvolumina.
Druckguss-Fahrradrahmen und Strukturbauteile
Historisch gesehen galt die Herstellung eines kompletten Fahrradrahmens mittels Druckguss aufgrund von Beschränkungen der Maschinengröße und der Limitierungen herkömmlicher Hohlrohre als unpraktisch.
Eine moderne Hochleistungs-Druckgussmaschine hat diesen Prozess jedoch revolutioniert. Durch den Einsatz innovativer offener Fachwerk- oder Rippenstrukturen anstelle geschlossener Rohre lassen sich nun ganze Hauptrahmen in einem einzigen Arbeitsgang gießen. Diese einteilige Konstruktion eliminiert schwache Schweißverbindungen und bietet eine außergewöhnliche Stabilität sowie eine elegante Optik, die für den Dauereinsatz, geringen Wartungsaufwand und die Massenproduktion von großem Vorteil ist.
Bremshebel, Montagehalterungen und Schutzhüllen für Fahrräder
Bremshebel gehören zu den am häufigsten gegossenen Fahrradteilen. Der Hebelkörper erfordert eine komplexe Form mit glatter Außenfläche, interner Drehpunktgeometrie und Befestigungsmöglichkeiten. Der Druckguss ermöglicht die Herstellung all dieser Bauteile in einem einzigen Arbeitsgang.
Montagehalterungen für Zubehör, Lampen, Computer und Flaschenhalter lassen sich effizient im Druckgussverfahren herstellen. Ihre geringe Größe und moderate Komplexität machen sie ideal für Mehrkavitäten-Druckgussformen, in denen mehrere Teile pro Arbeitsgang gegossen werden.
Schutzabdeckungen und Zierteile profitieren ebenfalls von der Fähigkeit des Druckgussverfahrens, feine Oberflächendetails präzise wiederzugeben. Diese Teile werden oft direkt pulverbeschichtet oder Eloxieren ohne zusätzliche Bearbeitung.
Motorgehäuse und Getriebe für E-Bike-Systeme
Mit der Weiterentwicklung des zweirädrigen Verkehrs hat sich die Produktion von E-Bike-Teilen zu einem weiteren Schwerpunkt der Hersteller entwickelt, wodurch noch mehr Standards und Funktionsanforderungen hinzukommen.
Motorgehäuse und Getriebegehäuse müssen Wärme effektiv ableiten, die interne Elektronik schützen und enge Toleranzen für die Lager- und Wellenausrichtung einhalten. Die Möglichkeit, Befestigungszapfen, Kühlrippen und Dichtungsnuten in ein einziges Gussteil zu integrieren, reduziert die Teileanzahl und die Montagezeit.
Einteilige Mag-Bike-Räder für geringes Gewicht und hohe Leistung
Herkömmliche Fahrradräder basieren größtenteils auf der Speichenverbindung, deren Montage aufwendig und arbeitsintensiv ist. Darüber hinaus benötigen Speichenräder regelmäßige Wartung, wie z. B. das Nachspannen und Zentrieren der Speichen, um sicher und funktionsfähig zu bleiben.
Das Hochdruck-Druckgussverfahren löst dieses Problem, indem es Fahrradfelgen als echte, einteilige, monolithische Einheiten herstellt. Durch die Integration der Nabe, der aerodynamischen Tragflügel und der Felge in eine durchgehende Metallstruktur entsteht ein steifes, wartungsfreies Profil, das sich mit unglaublicher Effizienz in Serie fertigen lässt.
In puncto Material wurden gegossene Aluminiumräder früher wegen ihres hohen Gewichts kritisiert. Moderne Fertigungsmethoden nutzen jedoch hochentwickelte Magnesiumlegierungen, um das Gewicht der Räder drastisch zu reduzieren und gleichzeitig die strukturelle Steifigkeit zu erhalten. Diese überlegene Dünnwandgusstechnologie eröffnet futuristische Designfreiheit und ermöglicht es, das höhere Drehmoment und das höhere Gewicht des Rahmens moderner E-Bikes problemlos zu bewältigen.
Während ultraleichte Carbon-Speichenräder im professionellen Rennsport weiterhin Standard sind, stellen Magnesium-Druckgussräder die optimale Lösung für die boomenden Märkte für E-Bikes, Stadträder, Falträder und öffentliche Mobilität dar.
Materialauswahl für Fahrrad-Druckgussteile
Die Wahl der Legierung beeinflusst jeden Aspekt eines gegossenen Fahrradteils, von Gewicht und Festigkeit bis hin zu Korrosionsverhalten und Oberflächenqualität. Die gängigsten Werkstoffe sind Aluminium, Zink und Magnesium.
Warum Aluminium-Druckguss für Fahrradteile üblich ist
Aluminiumlegierungen sind die gängigsten Werkstoffe im Druckguss, nicht nur für Fahrradkomponenten, sondern für die gesamte Branche. Die Gründe dafür sind einleuchtend:
- Geringe Dichte reduziert das Gesamtgewicht des Fahrrads
- Natürliche Korrosionsbeständigkeit aus einer sich selbst bildenden Oxidschicht
- Gute Wärmeleitfähigkeit für E-Bike-Motor- und Akkugehäuse
- Große Auswahl an Legierungen mit gut dokumentierten mechanischen Eigenschaften
- Recyclingfähigkeit unterstützt Nachhaltigkeitsziele und potenzielle Kosteneinsparungen
Gängige Aluminium-Druckgusslegierungen für Fahrradteile sind:
| Legierung | Schlüsseleigenschaften | Typische Fahrradanwendungen |
|---|---|---|
| A380 | Gute Fließfähigkeit, Druckdichtigkeit, Festigkeit | Motorgehäuse, Halterungen, Hebelkörper |
| A360 | Höhere Korrosionsbeständigkeit, gute Duktilität | Freiliegende Bauteile, Nabengehäuse |
| A383 | Komplexe Formen lassen sich leichter befüllen | Dünnwandige Abdeckungen, filigrane Formen |
| ADC12 | Ausgewogene Gießbarkeit und Festigkeit | Universelle Fahrradteile |
Wann Zink oder Magnesium sinnvoller ist
Zinkdruckguss eignet sich für kleine, hochdetaillierte Teile, die eine außergewöhnliche Oberflächengüte und enge Toleranzen erfordern. Kabelendhülsen, kleine Einstellknöpfe und Zierplaketten sind typische Anwendungsbereiche im Fahrradbereich.
Die höhere Dichte von Zink schränkt dessen Einsatz bei gewichtssensiblen Strukturbauteilen ein, aber sein niedriger Schmelzpunkt ermöglicht das Warmkammergießen für schnellere Zykluszeiten und längere Werkzeuglebensdauer.
Magnesium Aufgrund der Weiterentwicklung von Legierungen und Druckgussverfahren hat sich die Verwendung von Aluminium in den letzten Jahren zunehmender Beliebtheit erfreut. Es handelt sich um das leichteste im Druckgussverfahren eingesetzte Konstruktionsmetall und eignet sich ideal für Anwendungen, bei denen Gewichtsreduzierung höchste Priorität hat, wie beispielsweise Rennräder, Pedalkörper und hochwertige Motorabdeckungen für E-Bikes. Legierungen wie AZ91D und AM60B bieten gute Festigkeits- und Dämpfungseigenschaften.
Auswahl von Legierungen hinsichtlich Festigkeit, Gewicht und Korrosionsbeständigkeit
Die Legierungsauswahl sollte mit den funktionalen Anforderungen des Bauteils beginnen. Berücksichtigen Sie folgende Faktoren:
- LasttypStatische Belastungen begünstigen hochfeste Legierungen (A380, AZ91D). Zyklische oder Stoßbelastungen erfordern möglicherweise Legierungen mit höherer Duktilität (A360, AM60B).
- ZielgewichtMagnesiumlegierungen wiegen etwa zwei Drittel so viel wie Aluminium; Zink wiegt mehr als doppelt so viel.
- ArbeitsumfeldTeile, die Regen, Streusalz oder Schweiß ausgesetzt sind, benötigen einen guten Korrosionsschutz. Aluminium und Magnesium profitieren beide von schützenden Oberflächenbehandlungen.
- EndbearbeitungsmethodeManche Legierungen lassen sich besser anodisieren als andere. Ist eine Anodisierung erforderlich, sollte dies die Legierungswahl bereits frühzeitig im Konstruktionsprozess beeinflussen.
- KostenAluminiumlegierungen bieten im Allgemeinen das beste Verhältnis von Leistung und Wirtschaftlichkeit für die meisten Fahrradteile.
Wenn Sie den Auswahlprozess jedoch vereinfachen möchten, können Sie sich jederzeit an die Hersteller wenden und deren Rat einholen.
Warum Moldiecasting: Von der Designoptimierung bis hin zu einbaufertigen Fahrradteilen
Die Herstellung von Fahrradkomponenten aus CAD-Dateien erfordert mehr als nur das Befüllen einer Form. Moldiecasting agiert als Komplettanbieter und deckt alle diese Aspekte ab – von der ersten Designprüfung bis hin zu den fertigen, montagefertigen Fahrradkomponenten.
Unterstützung für Design for Manufacturing (DFM)
Bevor der Stahl zugeschnitten wird, prüft unser Ingenieurteam Ihre CAD-Modelle und wendet DFM-Prinzipien an, um Steifigkeit zu gewährleisten, ohne zusätzliches Volumen hinzuzufügen, und die Nachbearbeitung nach dem Gießen so weit wie möglich zu reduzieren.
Bei gewichtssensiblen Anwendungen wie beispielsweise Mag-Felgen oder E-Bike-Motorabdeckungen sind unsere Prozesse in der Lage, enge Toleranzen von ±0.1 mm bis ±0.3 mm an kritischen Schnittstellen wie Lagerbohrungen und Drehzapfensitzen einzuhalten.
Formensimulation und Erstmustervalidierung
Vor der Fertigung der Produktionswerkzeuge führen wir eine vollständige Formfüllanalyse durch, um potenzielle Defekte bereits in der Simulationsphase vorherzusagen und zu beheben. Nach der Herstellung der Probegussteile schließt die Schnellprüfung den Prozess rasch: Vollständige CMM-Prüfberichte werden innerhalb weniger Tage nach den Probeläufen und den 3D-Scanberichten erstellt. Diese schnelle Abwicklung gewährleistet die termingerechte Freigabe durch die Konstruktionsabteilung und verhindert, dass sich Verzögerungen summieren.
Eigene Formenherstellung, Gießen, Bearbeitung und Oberflächenveredelung

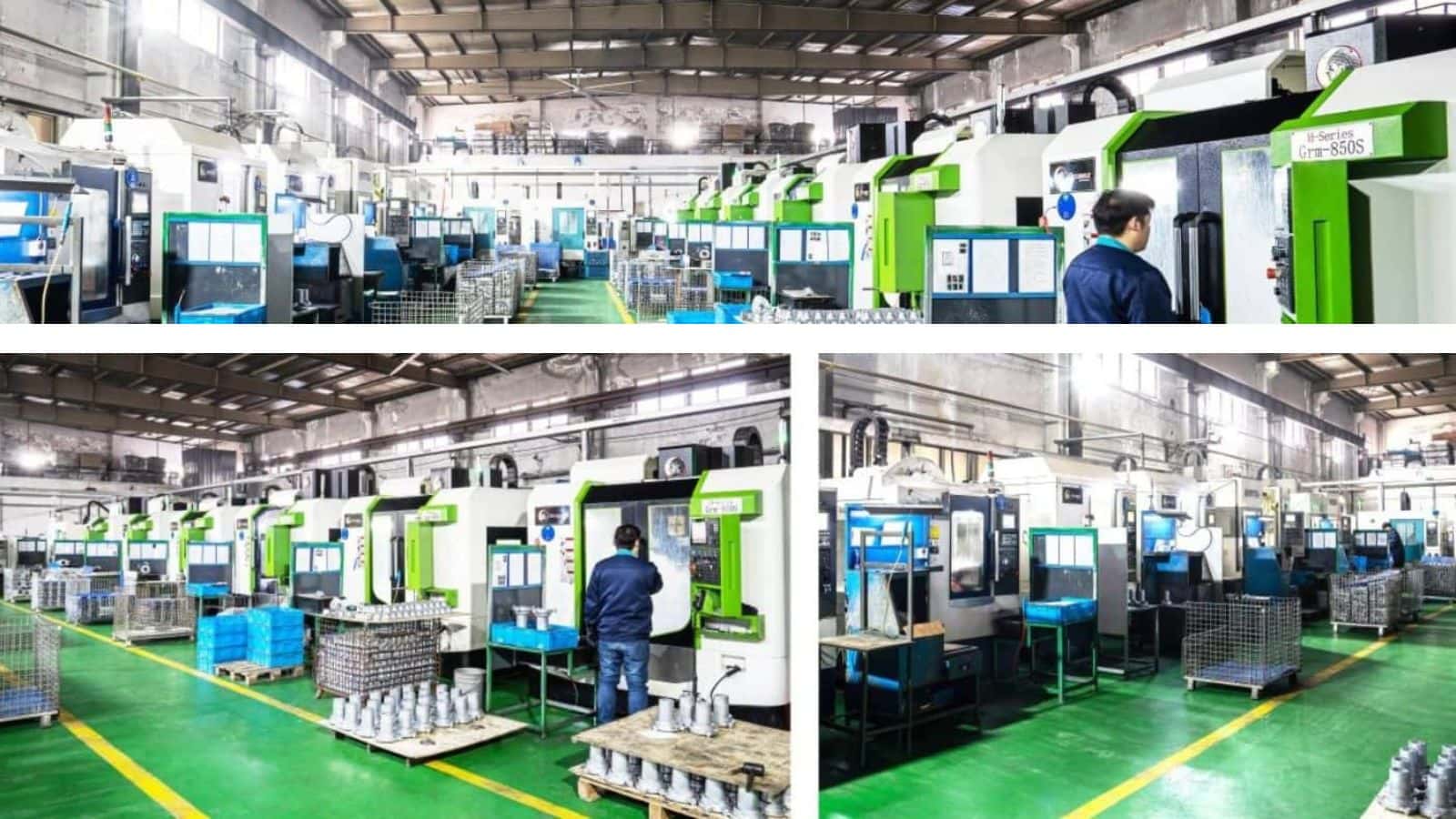

Die gesamte Formenherstellung, der Guss, die CNC-Bearbeitung und die Oberflächenveredelung werden vom internen Entwicklungsteam von Moldiecasting durchgeführt. Wir bieten maßgeschneiderte Oberflächenbehandlungen speziell für Druckguss-Fahrradkomponenten an:
- Pulverbeschichtung und Lackierarbeiten: Der Industriestandard für Druckgussrahmen, Leichtmetallfelgen und Motorgehäuse. Er kaschiert kleinere Gussspuren perfekt und sorgt gleichzeitig für langlebige, markenspezifische Farben und Texturen.
- Kugelstrahlen & Sandstrahlen: Unverzichtbar für die Oberflächenreinigung, Spannungsentlastung und optimale Lackhaftung, wodurch die Dauerfestigkeit von Metallteilen deutlich verbessert wird.
- Vibrations- und mechanisches Polieren: Entfernt Gussgrate und glättet Trennlinien, um ein sauberes, sicheres und hochwertiges Tastgefühl für freiliegende Teile wie Bremshebel zu gewährleisten.
- Galvanisieren: Ideal für kleinere Zubehörteile aus Zinkdruckguss (wie Kabelhülsen und Einstellknöpfe), bietet hervorragende dekorative Oberflächen und Witterungsbeständigkeit.
- Spezialisierte Oxidation (z. B. MAO für Magnesium): Standardmäßig ist Aluminium-Druckguss für die kosmetische Anodisierung nicht optimal geeignet. Wir bieten jedoch spezielle Mikrolichtbogen-Oxidationsbehandlungen für Magnesiumteile an, um eine optimale Korrosionsbeständigkeit auch unter rauen Fahrbedingungen zu gewährleisten.
Qualitätsnachweise und Produktionsumfang
Neben unserer langjährigen Erfahrung in der Herstellung von Fahrrad-Druckgussteilen (siehe unseren Produktkatalog) ist Moldiecasting nach ISO 9001 und IATF 16949 zertifiziert und wendet diese hohen Qualitätsstandards bei jedem Auftrag für Fahrradkomponenten an. Wir akzeptieren alle gängigen Dateiformate – DXF, DWG, IGES und STEP – für OEM- und ODM-Projekte in jeder Entwicklungsphase.
Bereit, Ihr nächstes Fahrradbauteil zum Leben zu erwecken? Kontaktieren Sie unser Engineering-Team Reichen Sie noch heute Ihre 2D/3D-Zeichnungen ein und lassen Sie sich von unserem Ingenieurteam eine kostenlose Designbewertung und ein wettbewerbsfähiges Angebot erstellen, um Ihre Produktion zu beschleunigen.
