Cos'è il refrigerante CNC?
Il refrigerante CNC viene utilizzato nella lavorazione per Freddo E lubrificare sia l'utensile da taglio che il pezzo in lavorazione.
Quando si taglia il metallo, l'attrito rende tutto molto caldo. Il calore elevato può danneggiare gli utensili e causare bruciature, deformazioni o finiture scadenti.
Il refrigerante aiuta a spostare il calore lontano dall'utensile e dal pezzo, in modo da ottenere tagli uniformi e una maggiore durata dell'utensile.
Riduce l'attrito, diminuendo l'usura degli utensili e mantenendoli affilati più a lungo.
Il refrigerante rimuove trucioli e piccoli pezzi di metallo dall'area di taglio, impedendo ai trucioli di graffiare il pezzo o di inceppare l'utensile. Alcuni refrigeranti aiutano anche a proteggere il metallo da ruggine o corrosione.
Come funziona il refrigerante CNC

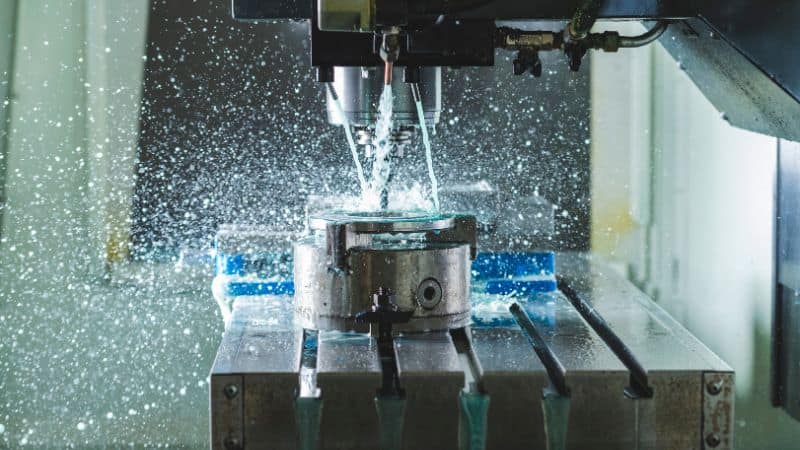

Il refrigerante CNC viene inviato all'area di taglio tramite pompe e tubi flessibili. Viene spruzzato, gocciolato o distribuito sull'utensile e sul materiale durante la lavorazione.
Il refrigerante assorbe il calore al contatto, trasportandolo via quando torna nel serbatoio. Il refrigerante forma anche una sottile pellicola tra l'utensile da taglio e il pezzo in lavorazione.
Questo strato agisce da lubrificante, riducendo il contatto diretto e l'attrito. Questo rende il taglio più fluido e contribuisce a prolungare la durata degli utensili.
Macchine diverse possono utilizzare il refrigerante in modi diversi. Alcune utilizzano una nebbia che si raffredda con aria e liquido, mentre altre utilizzano un flusso completo di liquido per lavori pesanti.
Terminologia del refrigerante CNC
Quando si lavora con il refrigerante CNC, ci si imbatte in diversi termini comuni:
- Concentrazione — La miscela di refrigerante e acqua, solitamente indicata in percentuale.
- Coppa dell'olio — Il serbatoio che contiene il liquido refrigerante.
- Olio di vagabondo — Olio che penetra nel liquido di raffreddamento attraverso macchinari che perdono o pezzi lavorati oleosi.
- Emulsione — Una miscela in cui vengono uniti acqua e olio, spesso presente nei refrigeranti idrosolubili.
- pH — Il livello di acidità o alcalinità del liquido refrigerante, che ne influenza l'efficacia e previene la formazione di ruggine.
Tipi di refrigerante CNC
| Tipo | Uso principale | Note |
|---|---|---|
| Olio solubile | Lavorazioni meccaniche generali | Adatto alla maggior parte dei metalli |
| Sintetico | Taglio ad alta velocità | Niente olio, meno residui |
| Semisintetico | Miscela di olio e sintetico | Prestazioni bilanciate |
| Olio dritto | Taglio pesante, bassa velocità | Buona lubrificazione, niente acqua |
Oli solubili
Gli oli solubili si ottengono mescolando olio con acqua. Questi refrigeranti sono spesso chiamati "emulsioni" perché, una volta miscelati, formano un liquido lattiginoso.
Sono popolari perché offrono sia raffreddamento che lubrificazione. È possibile utilizzare oli solubili per la lavorazione di diversi metalli, come acciaio o alluminio.
Aiutano a prevenire la ruggine e a ridurre l'usura degli utensili da taglio. Questi refrigeranti sono facili da usare, ma è necessario prestare attenzione al rapporto di miscelazione per evitare la formazione di batteri e il deterioramento.
Pro:
- Adatto a molti metalli
- Bilancia raffreddamento e lubrificazione
- Aiuta a prevenire la ruggine
Contro:
- Può deteriorarsi se non mantenuto
- Necessita di controlli regolari
Refrigeranti sintetici
I refrigeranti sintetici non contengono olio. Sono realizzati con miscele chimiche che si sciolgono completamente in acqua, dando vita a una soluzione limpida o colorata.
I materiali sintetici offrono un raffreddamento eccellente e mantengono l'area di lavorazione più pulita. Se lavorate metalli non ferrosi o avete bisogno di mantenere i pezzi impeccabili, i materiali sintetici sono un'ottima scelta.
Non favoriscono la proliferazione batterica quanto gli oli solubili. Tuttavia, potrebbero non fornire la stessa lubrificazione per i lavori più impegnativi.
Caratteristiche comuni:
- Ottimo raffreddamento
- Adatto per lavorazioni ad alta velocità o ad alta pressione
- Bassa manutenzione
Svantaggi:
- Non ideale per lubrificazione pesante
- Può formare schiuma in alcuni sistemi
Formulazioni semisintetiche
I refrigeranti semisintetici colmano il divario tra oli solubili e sintetici. Contengono una miscela di olio e sostanze chimiche sintetiche, offrendo i vantaggi di entrambi i tipi.
Il liquido tende ad apparire traslucido o torbido. Questa tipologia offre un equilibrio tra raffreddamento, lubrificazione e prevenzione della ruggine.
È possibile utilizzare oli semisintetici sia per lavorazioni leggere che medie. Generalmente durano più a lungo degli oli solubili e non si deteriorano altrettanto rapidamente.
Punti principali:
- Adatto per lavorazioni meccaniche generiche
- Minore manutenzione rispetto agli oli solubili
- Raffreddamento e lubrificazione bilanciati
Fai attenzione a:
- Alcuni potrebbero aver bisogno di controlli di concentrazione più frequenti
- Potrebbe non funzionare bene per tagli molto pesanti
Oli lisci
Gli oli puri non si mescolano con l'acqua. Vengono utilizzati così come sono e sono ricavati da oli minerali o vegetali, a volte con l'aggiunta di additivi.
Questi refrigeranti sono ideali per lavori in cui la lubrificazione è più importante del raffreddamento. Gli oli puri si trovano principalmente nella rettifica o nelle lavorazioni a bassa velocità.
Proteggono gli utensili dall'usura e contribuiscono a ottenere una finitura ottimale. Tuttavia, possono emettere fumo e odore sgradevole e potrebbero richiedere una gestione speciale a causa del rischio di incendio.
Informazioni rapide:
- Ottimo per lavori con pressioni estreme
- Ottima lubrificazione
- Non è richiesta alcuna miscelazione
Considerare:
- Meno efficace per il raffreddamento
- Può creare più confusione e fumi
- Necessita di una buona ventilazione
Scelta del refrigerante CNC giusto
Compatibilità dei materiali
Metalli e materie plastiche diversi reagiscono ai refrigeranti in modo diverso. Se si lavora con l'acciaio inossidabile, ad esempio, un refrigerante a flusso continuo aiuta a prevenire il surriscaldamento e l'incrudimento.
Per l'alluminio è opportuno utilizzare un refrigerante che non provochi macchie o corrosione.
| Materiale | Refrigerante necessario | Perché? |
|---|---|---|
| Acciaio inossidabile | Alluvione, elevata lubrificazione | Previene il calore, riduce l'usura |
| Alluminio | Non macchia, poco schiumogeno | Evitare la corrosione |
| Plastica | Nebbia leggera, bassa lubrificazione | Previene lo scioglimento, utilizzo minimo |
Applicazioni di lavorazione
Per la maschiatura e la filettatura, è importante utilizzare un refrigerante ad alta lubrificazione per evitare rotture o scheggiature dell'utensile. Il refrigerante a flusso continuo è comune quando si producono molti trucioli perché aiuta a rimuovere i trucioli dall'area di lavoro.
Se si eseguono operazioni di fresatura o finitura leggere, un sistema di nebulizzazione o spruzzatura potrebbe essere sufficiente e mantenere le superfici più pulite. Alcune operazioni CNC, come la foratura di fori profondi, richiedono particolari esigenze di raffreddamento.
Considerazioni ambientali
Molti refrigeranti contengono sostanze chimiche che possono rivelarsi pericolose se non maneggiate correttamente.
Quando scegliete un refrigerante, cercate quelli con ingredienti meno nocivi o quelli biodegradabili. Questo vi aiuterà a ridurre i rischi per la salute e ne renderà più semplice lo smaltimento.
Sistemi di erogazione del refrigerante CNC
Sistemi di raffreddamento ad allagamento

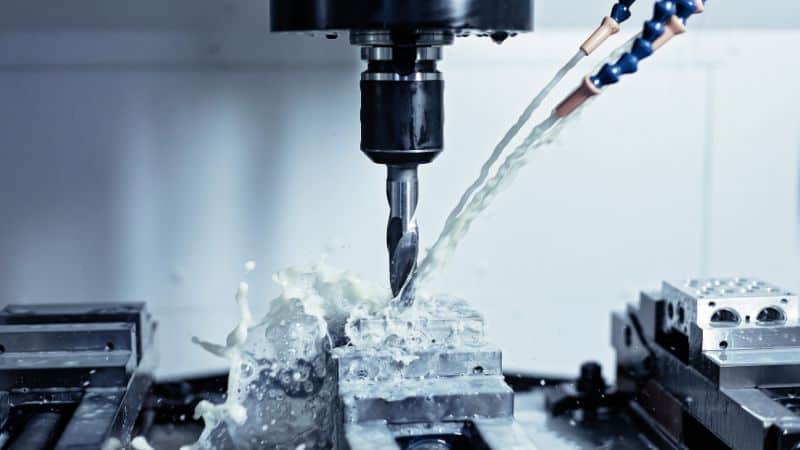

I sistemi di raffreddamento a flusso continuo pompano un flusso costante di refrigerante sulla zona di taglio. Questo raffredda l'utensile e il pezzo in lavorazione, rimuovendo al contempo trucioli e detriti.
Questi sistemi sono solitamente presenti nelle fresatrici e nei torni che tagliano i metalli. Questi sistemi utilizzano ugelli per dirigere grandi quantità di liquido nel punto in cui avviene il taglio.
In questo modo non solo si raffredda bene, ma si mantiene anche l'utensile affilato, riducendo il rischio di scottature.
Pro:
- Ottimo per il raffreddamento e la pulizia
- Facile da installare e mantenere
- Adatto alla maggior parte delle operazioni di taglio
Contro:
- Utilizza molto refrigerante
- Necessita di pulizia e gestione delle fuoriuscite
- Può causare schizzi
Sistemi di raffreddamento a nebbia
I sistemi di raffreddamento a nebulizzazione spruzzano una sottile nebbia di refrigerante direttamente sull'utensile e sul pezzo in lavorazione. Questo fornisce raffreddamento e una leggera lubrificazione senza allagare l'area come avviene con i sistemi a inondazione.
I sistemi di nebulizzazione utilizzano aria e refrigerante per creare un piccolo spruzzo. Sono utili per lavorazioni leggere, forature o quando si lavora in spazi ristretti.
Pro:
- Utilizza meno refrigerante rispetto all'allagamento
- Meno disordine e pulizia più facile
- Adatto per parti più piccole o dove non è necessario un allagamento completo
Contro:
- Il raffreddamento potrebbe non essere sufficiente per i tagli pesanti
- La nebbia sottile potrebbe essere un problema per la qualità dell'aria se non viene ventilata
- Necessita ancora di manutenzione per ugelli e linee
Consegna tramite mandrino
I sistemi di raffreddamento passante per il mandrino inviano il refrigerante direttamente attraverso il mandrino della macchina e l'utensile da taglio. Il refrigerante fuoriesce dalla punta dell'utensile, colpendo per primo il tagliente.
Questo sistema consente di erogare il refrigerante esattamente dove serve, anche in profondità nei fori o in punti stretti. Garantisce un raffreddamento ottimale e aiuta a evacuare i trucioli dalla foratura profonda.
Caratteristiche principali:
- Dirige il refrigerante verso i punti difficili da raggiungere
- Funziona bene con forature profonde e tagli complessi
- Supporta velocità di taglio più elevate migliorando la durata dell'utensile
Sfide:
- Costi più elevati di installazione e manutenzione
- Funziona solo con utensili progettati per il flusso interno del refrigerante
Lubrificazione minima
I sistemi di lubrificazione a quantità minima (MQL) utilizzano una quantità molto ridotta di lubrificante, miscelato con aria, per ridurre l'attrito nella zona di taglio. A differenza di altri sistemi, l'MQL mira a utilizzare la minor quantità di fluido possibile, solo il necessario per la lubrificazione.
I sistemi MQL spruzzano il lubrificante in minuscole gocce. Questo metodo è ideale per lavori di taglio leggeri, metalli non ferrosi o quando si desidera ridurre gli sprechi di refrigerante.
Vantaggi:
- Utilizza pochissimo refrigerante
- Ambiente di lavoro più pulito
- Meno sprechi e pulizia più semplice dei pezzi dopo la lavorazione
Limitazioni:
- Non ideale per tagli pesanti o alte temperature
- Potrebbe richiedere una configurazione speciale per ogni macchina
Sicurezza e impatto ambientale
Assicuratevi sempre che l'ambiente di lavoro sia ben ventilato. L'uso di dispositivi di protezione individuale come guanti e mascherine può proteggervi dall'esposizione accidentale.
Non tutti i refrigeranti sono uguali. Molti refrigeranti CNC moderni sono progettati per essere atossici e più sicuri per l'ambiente.
Tuttavia, alcuni contengono ancora sostanze chimiche che richiedono un'attenta conservazione e manipolazione. Leggere sempre le etichette e seguire tutte le istruzioni di sicurezza.
Consigli chiave per la sicurezza da seguire:
- Indossare adeguati dispositivi di protezione individuale
- Evitare di respirare nebbie o fumi
- Conservare i refrigeranti lontano da fonti di calore o fiamme libere
- Tenere i contenitori sigillati quando non vengono utilizzati
Anche l'impatto ambientale dei refrigeranti per CNC può variare. Alcuni sono facili da riciclare o smaltire in modo sicuro, mentre altri possono danneggiare l'aria o l'acqua se non gestiti correttamente.
| Tipo di refrigerante | Rischio per la sicurezza | Impatto ambientale |
|---|---|---|
| A base d'acqua | Da basso a moderato | Generalmente più sicuro |
| A base di olio | Può essere infiammabile | Richiede uno smaltimento attento |
| Sintetico | Varia | Alcuni sono eco-compatibili |
Domande frequenti
Quale refrigerante è consigliato per ottenere prestazioni ottimali dalle macchine CNC?
Dovresti usare un refrigerante adatto al materiale e al tipo di taglio. Per la maggior parte dei lavori, un'emulsione a base d'acqua o un refrigerante semisintetico sono ottimi.
Le officine di lavorazione dei metalli spesso raccomandano refrigeranti semisintetici per un buon mix di raffreddamento e protezione degli utensili. Consultate sempre il manuale della vostra macchina prima di scegliere un refrigerante.
Come si confronta il refrigerante a base d'acqua con altri tipi di processi di lavorazione?
I refrigeranti a base d'acqua sono efficaci nel dissipare il calore e sono convenienti. Riducono il rischio di fumo e incendio perché non bruciano facilmente.
Tuttavia, se non vengono controllati, possono causare ruggine. I refrigeranti a base di olio durano più a lungo e offrono una migliore lubrificazione, ma possono essere più difficili da pulire e possono costare di più.
Quali sono i componenti principali che costituiscono le formule dei refrigeranti CNC?
La maggior parte dei refrigeranti per CNC è composta da acqua, olio, emulsionanti, biocidi e additivi. L'acqua raffredda, mentre l'olio contribuisce alla lubrificazione.
Gli additivi vengono aggiunti per combattere ruggine, batteri e formazione di schiuma. Alcune formule aggiungono sostanze chimiche extra per adattarsi a determinati lavori o metalli.
