Diferencias fundamentales entre la electroerosión por penetración y la electroerosión por hilo
La electroerosión por penetración y la electroerosión por hilo son procesos de mecanizado por descarga eléctrica, pero utilizan herramientas diferentes, producen resultados distintos y se seleccionan para distintos tipos de trabajos. Conocer el funcionamiento de cada método le ayudará a elegir el más adecuado para su proyecto.

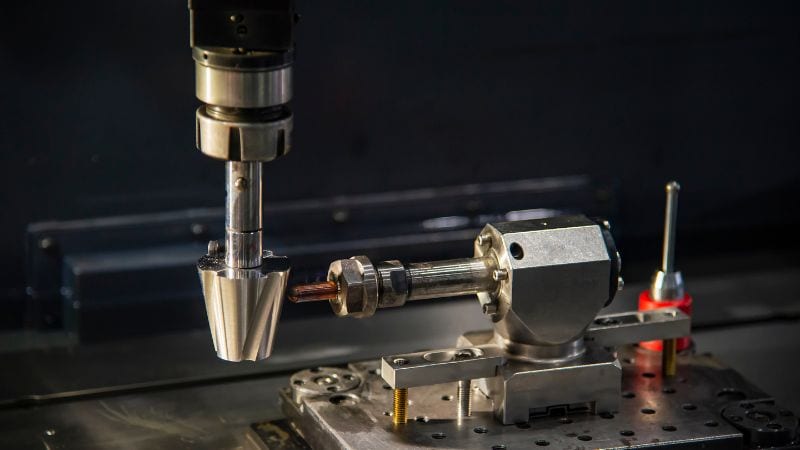

Cómo funciona la electroerosión por penetración
La electroerosión por penetración utiliza un electrodo con una forma personalizada que se hunde en la pieza para crear formas complejas. Se empieza diseñando un electrodo, generalmente de cobre o grafito, que se adapta a la forma deseada. Tanto el electrodo como la pieza se sumergen en un fluido dieléctrico.
Al aplicar electricidad, se generan chispas controladas entre el electrodo y la pieza de trabajo, erosionando el material. Esto permite crear cavidades profundas, agujeros ciegos y formas únicas difíciles de lograr con otros métodos. La electroerosión por penetración se utiliza a menudo para moldes, matrices y formas complejas.
Es ideal para trabajos que requieren formas detalladas y características internas. Sin embargo, suele ser más lento y ligeramente menos preciso que la electroerosión por hilo.

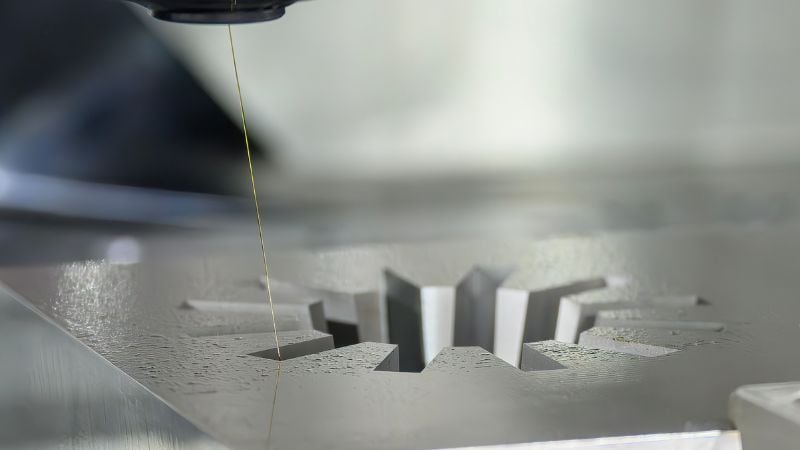

Cómo funciona la electroerosión por hilo
La electroerosión por hilo utiliza un alambre delgado y cargado eléctricamente, generalmente de latón, para cortar metales. El alambre actúa como herramienta y se alimenta continuamente desde una bobina, por lo que nunca toca la pieza, sino que corta con una cadena de chispas a lo largo de su recorrido.
Se coloca la pieza de trabajo en un tanque de fluido dieléctrico y el alambre se mueve siguiendo una trayectoria programada. Este proceso permite realizar cortes muy precisos, esquinas cerradas y radios pequeños. Es especialmente útil para cortar metales gruesos y duros.
Dado que el hilo solo corta a lo largo de su trayectoria, es ideal para formas que atraviesan completamente la pieza. La electroerosión por hilo se suele elegir por su alta precisión, acabado suave y capacidad para cortar patrones complejos en materiales duros.
Características distintivas de cada método
| Característica | Electroerosión por penetración | Electroerosión por hilo |
|---|---|---|
| Tipo de herramienta | Electrodo sólido de forma personalizada | Alambre fino de latón |
| Uso principal | Cavidades ciegas, formas complejas | Cortes pasantes, perfiles |
| Eliminación de material | Erosión mediante electrodo de forma coincidente | Erosión a lo largo del recorrido del cable |
| Precisión | Bien | Muy alto |
| Aplicaciones típicas | Moldes, matrices, detalles ocultos | Engranajes, punzones, placas |
Debe utilizar la electroerosión por penetración si necesita formas con extremos ocultos o cerrados, como una cavidad. Elija la electroerosión por hilo si desea una precisión extrema o necesita cortar contornos complejos en materiales resistentes. En general, la electroerosión por hilo es más rápida para cortar perfiles, mientras que la electroerosión por penetración es mejor para formas a las que no se puede acceder desde el borde.
Aplicaciones en la fabricación moderna
Usos comunes de la electroerosión por penetración
La electroerosión por penetración es popular en la fabricación de herramientas y matrices. Se utiliza a menudo para crear moldes de inyección, matrices de estampación y otras formas con cavidades profundas. Este proceso también es útil al trabajar con piezas que requieren esquinas internas afiladas o texturas superficiales especiales.
Si tiene un proyecto con ranuras y nervaduras profundas o estrechas, electroerosión por penetración Es probablemente la mejor opción. También se utiliza para hacer agujeros ciegos o cavidades que no atraviesan completamente el material. Esto lo convierte en una buena opción para crear moldes para piezas de plástico o metal.
Dado que la electroerosión por penetración no requiere que la herramienta toque la pieza directamente, funciona bien con metales duros, incluso después del tratamiento térmico. Si bien es más lento que otros métodos, proporciona la precisión necesaria para diseños detallados.

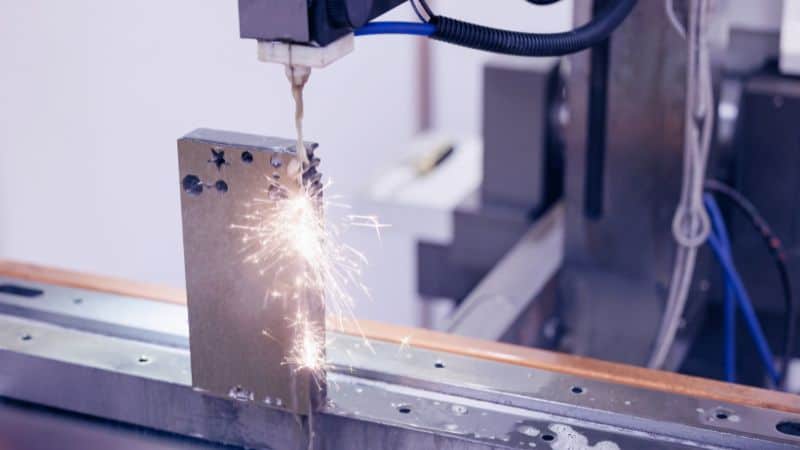

Usos comunes de la electroerosión por hilo
La electroerosión por hilo se suele elegir cuando se necesitan cortes muy detallados o con tolerancias ajustadas. El proceso utiliza un hilo fino para cortar metal, lo que permite crear formas con bordes nítidos y paredes lisas. Es especialmente útil para piezas como componentes de motores, herramientas de corte, engranajes y álabes de turbinas.
Si su diseño requiere detalles finos o pequeñas características, la electroerosión por hilo permite crear ranuras estrechas, orificios diminutos y esquinas afiladas con gran precisión. Dado que el hilo atraviesa completamente el material, este método es perfecto para piezas planas o delgadas.
La electroerosión por hilo también es útil porque genera menos tensión en el metal, lo que reduce el riesgo de distorsión. Puede utilizarse en materiales duros, como acero endurecido, titanio y carburo, sin preocuparse por el desgaste de la herramienta.
Cómo elegir el proceso EDM adecuado para su proyecto
Al elegir entre electroerosión por penetración o por hilo, preste atención a las características y requisitos de su pieza. Utilice la siguiente tabla para decidir:
| Característica | Electroerosión por penetración | Electroerosión por hilo |
|---|---|---|
| Cavidades profundas/agujeros ciegos | Sí | No |
| Detalles finos/pequeños agujeros | Limitado | Excelente |
| A través de cortes | No | Sí |
| Fabricación de moldes/matrices | Excelente | Bueno (para inserciones) |
Debe optar por la electroerosión por penetración para moldes, matrices o piezas con cavidades profundas. Opte por la electroerosión por hilo para piezas delgadas y planas o cualquier pieza que requiera tolerancias ajustadas de arriba a abajo. Tenga siempre en cuenta la forma, el material y el acabado requerido de la pieza al elegir el mejor método.
Capacidades de precisión y acabado de superficies
Precisión en la electroerosión por penetración
La electroerosión por penetración permite crear formas complejas y cavidades profundas con gran precisión. Este proceso puede ser la mejor opción cuando se necesitan características inaccesibles desde todos los lados o agujeros ciegos.
Las tolerancias típicas para la electroerosión por penetración son de ±0,001 pulgadas (±0,025 mm), lo cual es adecuado para la mayoría de los trabajos con herramientas y moldes. Sin embargo, puede notar que las esquinas extremadamente finas y afiladas pueden ser difíciles de lograr.
La precisión depende en gran medida de la forma y el desgaste del electrodo. Deberá compensar dicho desgaste, lo que puede afectar ligeramente la repetibilidad en algunos casos. Una planificación y una configuración cuidadosas pueden ayudarle a obtener los mejores resultados con la electroerosión por penetración.
Precisión en la electroerosión por hilo
La electroerosión por hilo se caracteriza por su alta precisión, especialmente cuando se requieren cortes muy finos o se requieren tolerancias ajustadas. Al utilizar un hilo delgado, se pueden esperar tolerancias de hasta ±0,0001 pulgadas (±0,0025 mm) en muchas configuraciones.
La electroerosión por hilo es una buena opción para fabricar piezas con esquinas internas afiladas y perfiles intrincados. Gracias a que el hilo es guiado por CNC, puede seguir trayectorias complejas con fluidez.
La electroerosión por hilo puede resultarle útil para la producción de punzones, matrices y componentes con detalles finos. El proceso produce resultados consistentes gracias al mínimo desgaste de los electrodos.
Comparación de la calidad de la superficie
Acabado superficial Puede haber diferencias entre ambos procesos. La electroerosión por penetración generalmente deja un acabado más rugoso, con marcas de chispa visibles, especialmente en las pasadas de desbaste.
La electroerosión por hilo produce una superficie más lisa, con acabados de hasta Ra de 0,1 a 0,4 μm si se utilizan múltiples cortes de desbaste. Esto la hace ideal para piezas acabadas que no requieren pulido adicional.
Si necesita una superficie de alta calidad directamente de la máquina, la electroerosión por hilo suele ser la mejor opción. Sin embargo, la electroerosión por penetración puede ofrecer mejores resultados si el acabado superficial no es crítico o si planea realizar un pulido secundario.
Consideraciones sobre la compatibilidad de materiales
Materiales más adecuados para la electroerosión por penetración
La electroerosión por penetración es ideal para metales conductores. Puede utilizarse en acero, aluminio, cobre, latón y más. Este método es especialmente adecuado para aceros endurecidos o aceros para herramientas. La forma del electrodo de grafito o cobre utilizado suele afectar el resultado final.
El acero inoxidable y el carburo son opciones comunes para la electroerosión por penetración. Si trabaja con un molde o matriz, estos materiales permiten lograr cavidades complejas. La electroerosión por penetración también procesa piezas con nervaduras o detalles profundos. Asegúrese de que el material sea conductor de electricidad, ya que los materiales no conductores, como los plásticos, no son adecuados.
Lista de materiales que se utilizan a menudo con la electroerosión por penetración:
- Aceros para herramientas
- aceros inoxidables
- Carburos
- Aleaciones de cobre
- Aleaciones de aluminio
Materiales más adecuados para la electroerosión por hilo
La electroerosión por hilo, al igual que la electroerosión por penetración, requiere conductividad eléctrica. Se puede utilizar en casi cualquier metal, siempre que sea conductor. Se utiliza comúnmente para cortar piezas delgadas o planas de aceros para herramientas endurecidos u otros materiales difíciles.
La electroerosión por hilo es especialmente adecuada para cortar líneas y formas estrechas en piezas de acero inoxidable, titanio, tungsteno o aleaciones duras. Es menos adecuada para no metales o metales blandos que no son buenos conductores. Los materiales no conductores, como el plástico y la cerámica, no son adecuados para este proceso.
Tabla: Materiales comunes para electroerosión por hilo
| Material | Uso típico |
|---|---|
| acero endurecido | Herramientas y matrices |
| Titanio | Componentes aeroespaciales |
| Tungsteno | instrumentos de precisión |
| Carburo | Piezas de desgaste |
| Aluminio | Piezas de prototipo |
Manipulación de aleaciones exóticas y metales duros
Tanto la electroerosión por penetración como la electroerosión por hilo permiten procesar aleaciones exóticas y metales duros, siempre que sean conductores eléctricos. Materiales como Inconel, Hastelloy y superaleaciones suelen manejarse mejor con la electroerosión que con el mecanizado tradicional.
La electroerosión no depende de la dureza del material, por lo que permite cortar metales resistentes sin dañar las herramientas. Para formas complejas en aleaciones aeroespaciales o materiales de grado médico, los métodos de electroerosión son adecuados. Compruebe siempre la buena conductividad y asegúrese de que la potencia de la máquina se ajuste al material.
Ejemplos de metales exóticos ideales para EDM:
- Inconel y níquel
- Aleaciones de titanio
- Aleaciones a base de cobalto
- Molibdeno
Esta flexibilidad le permite crear piezas de precisión incluso a partir de materiales que son difíciles de mecanizar por otros medios.
Factores de velocidad, eficiencia y costo
La electroerosión por hilo y la electroerosión por penetración gestionan trabajos a distintas velocidades y costes. El proceso que elija puede afectar su tiempo de producción y su presupuesto de forma única.
Velocidades operativas de cada proceso
Electroerosión por hilo Es conocida por su capacidad para realizar cortes muy precisos, pero no siempre es la opción más rápida. La velocidad de corte depende del grosor del material y del tipo de hilo utilizado. Para muchas piezas, la electroerosión por hilo funciona más rápido que la electroerosión por penetración, especialmente al cortar piezas complejas a través del material.
Electroerosión por penetración Suele ser más rápido al crear cavidades profundas o formas grandes que no atraviesan completamente la pieza. Este proceso utiliza electrodos conformados para eliminar material eficientemente. Sin embargo, para trabajos que requieren detalles finos o tolerancias ajustadas, la electroerosión por penetración puede ser más lenta, ya que requiere un mecanizado más cuidadoso.
Tabla de factores clave de velocidad:
| Proceso | El más rápido para | Más lento para | Usos típicos |
|---|---|---|---|
| Electroerosión por hilo | Formas delgadas y detalladas | Piezas gruesas y simples | Cortes intrincados y pasantes |
| Electroerosión por penetración | Cavidades grandes y profundas | Formas finas y precisas | Moldes, agujeros ciegos, cavidades |
Implicaciones de costos para la fabricación
Electroerosión por hilo Generalmente es más económico para muchos trabajos, especialmente aquellos con detalles simples o piezas repetidas. Los costos de alambre y electricidad suelen ser menores, y la configuración es más sencilla para formas planas. Este proceso también puede ayudar a reducir el desperdicio, ahorrando más dinero en trabajos de gran volumen.
Electroerosión por penetración Puede ser más costoso porque requiere electrodos con formas personalizadas, cuya fabricación requiere tiempo y recursos. Si bien el costo de los electrodos aumenta el precio, este proceso puede ser la única manera de crear ciertas formas o cavidades interiores. Si necesita producir muchas piezas con la misma forma, el costo por pieza puede disminuir con el tiempo.
Consejos para gestionar los costos:
- Usar electroerosión por hilo para piezas delgadas o planas, especialmente en grandes cantidades.
- Elegir electroerosión por penetración para funciones complejas, profundas o ciegas.
- Tenga en cuenta los costos de material, electrodos y electricidad al planificar su proyecto.
Requisitos de herramientas y electrodos
La electroerosión por penetración y la electroerosión por hilo utilizan diferentes herramientas y materiales para dar forma al metal. Cada proceso tiene necesidades únicas de electrodo o hilo, lo que afecta la preparación, el mecanizado y el acabado de las piezas.
Tipos de electrodos en la electroerosión por penetración
En la electroerosión por penetración, se utiliza un electrodo sólido que se adapta a la forma negativa de la característica que se desea crear. Los materiales de electrodo más comunes son grafito y cobre, aunque a veces se utiliza cobre-tungsteno para trabajos más exigentes.
Los electrodos de grafito son populares porque son fáciles de moldear y soportan altas temperaturas. Los electrodos de cobre son menos propensos al desgaste, pero más difíciles de mecanizar. Los electrodos deben fabricarse con cuidado para que coincidan con el tamaño y el detalle necesarios, por lo que la planificación y la precisión son fundamentales.
Será necesario reemplazar o reparar los electrodos entre trabajos, ya que pueden desgastarse o deformarse. La elección del material adecuado influye en el acabado, la precisión y la velocidad del trabajo.
Opciones de alambre en la electroerosión por hilo
La electroerosión por hilo utiliza un hilo fino como herramienta de corte. El hilo se alimenta a través de la máquina durante el corte, por lo que siempre se utiliza hilo nuevo. Latón Es el material de alambre más común, pero también puedes utilizarlo cables recubiertos como alambres recubiertos de zinc o recocidos por difusión para necesidades especiales.
El tamaño del cable importa. Los diámetros estándar suelen rondar los... 0,25 milímetros, pero existen alambres más delgados o más gruesos para cortes finos o pesados. La tensión, la velocidad y la conductividad del alambre también influyen en la limpieza y precisión de los cortes.
No se necesita una forma especial del alambre, ya que la geometría de la pieza se crea mediante el movimiento del alambre y el cebador, controlados por computadora. Una vez finalizado el trabajo, el alambre usado se desecha, lo que simplifica y agiliza la configuración y el cambio de formato.
