Casting Qualitätskontrolle ist das Verfahren, mit dem sichergestellt wird, dass Gussprodukte bestimmte Standards hinsichtlich Form, Größe, Festigkeit und Oberflächenbeschaffenheit erfüllen. Dieser Schritt ist unerlässlich, um Fehler zu erkennen und die Auslieferung von Teilen zu vermeiden, die später Probleme verursachen könnten. Jeder Hersteller verlässt sich während der Produktion auf sorgfältige Messungen, Inspektionen und Tests.
Sorgfältige Qualitätskontrolle sorgt dafür, dass unsere Produkte sicher, zuverlässig und langlebig sind. Ohne sie kann selbst der kleinste Fehler im Gießprozess zu kostspieligen Ausfällen führen. Heute erfahren Sie bei Moldie, welche Techniken zur Qualitätssicherung eingesetzt werden und warum diese so wichtig sind.
Wichtige Aspekte der Gussqualitätskontrolle
Die Qualitätskontrolle im Gussverfahren trägt dazu bei, dass die Produkte die strengen Anforderungen an Größe, Festigkeit und Zuverlässigkeit erfüllen. Verschiedene Methoden greifen ineinander, um Fehler zu erkennen und zu vermeiden, Maße zu überprüfen und jeden Schritt des Gussprozesses zu kontrollieren.
Grundlegende Qualitätskontrollmaßnahmen
Die Qualitätssicherung im Gießprozess beginnt mit der Prüfung der Rohmaterialien und setzt sich in jedem Produktionsschritt fort. Die Mitarbeiter überwachen die Materialzusammensetzung, die Gießtemperatur und SchimmelqualitätEine Sichtprüfung hilft dabei, Oberflächenfehler wie Risse, Poren oder Schlacke zu erkennen.
Materialproben werden chemischen und mechanischen Prüfungen unterzogen, um Festigkeit und Zusammensetzung zu überprüfen. Zerstörungsfreie Prüfverfahren wie Röntgen- oder Ultraschallprüfung können verborgene Fehler aufdecken. Jeder Schritt trägt zur Qualitätssicherung von Gussteilen bei, die im praktischen Einsatz zuverlässig sein müssen.
Dimensionsprüfung und Genauigkeit

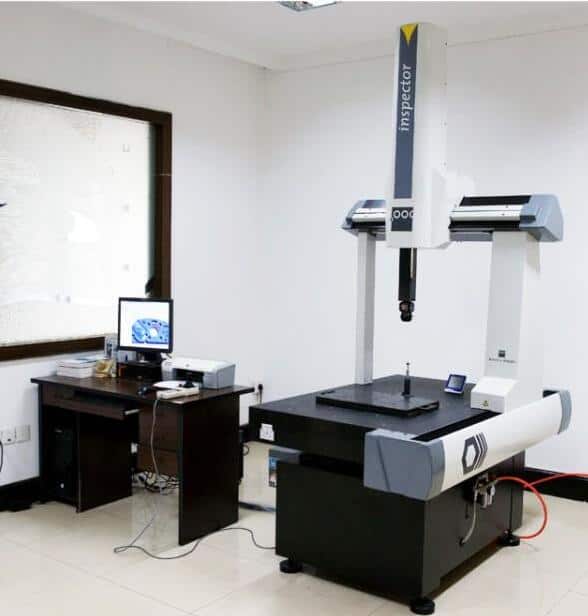

Eine präzise Maßprüfung gewährleistet die Passgenauigkeit und einwandfreie Funktion der Produkte. Gängige Werkzeuge sind Messschieber, Mikrometer und … Koordinatenmessgeräte (KMG)Koordinatenmessgeräte (KMG) sind hochpräzise und ermöglichen die automatisierte Prüfung komplexer Bauteile.
Die Prüfer messen Merkmale wie Gewindesteigung, Bohrungsgröße und Geradheit. Die Messwerte werden mithilfe von Toleranztabellen mit den Konstruktionszeichnungen verglichen. Die Überwachung der Schwindungsrate und des Werkzeugverschleißes trägt dazu bei, die Abmessungen innerhalb der zulässigen Grenzen zu halten.
Prozesssteuerung und -überwachung
Die Prozesssteuerung zielt darauf ab, Fehler durch die Überwachung wichtiger Variablen wie Temperatur, Zeit und Materialfluss zu vermeiden. Moderne Gießereien nutzen häufig Manufacturing Execution Systems (MES), um jeden Produktionslauf und jeden Prozessparameter zu verfolgen.
Durch die Kontrolle von Schritten wie Formvorbereitung Durch die Optimierung der Abkühlgeschwindigkeit reduzieren Hersteller das Risiko von Schrumpfung, Rissen und anderen Gussfehlern. Regelmäßige Prozessüberprüfungen und die Wartung der Anlagen tragen zur Stabilität und gleichbleibenden Ergebnissen bei.
Gussprüfungs- und Testverfahren
Effektiv Gusskontrolle ist notwendig, um interne und externe Mängel zu erkennen, die Abmessungen zu bestätigen und sicherzustellen, dass jedes Teil den Qualitätsstandards entspricht.
Visuelle Inspektion
Die Sichtprüfung ist die grundlegendste Methode bei der Gussstückprüfung. Dabei wird die Oberfläche des Gussstücks mit bloßem Auge oder mithilfe von Vergrößerungshilfen untersucht, um offensichtliche Mängel zu erkennen. Häufig festgestellte Probleme sind Oberflächenrisse, Poren, Verformungen und unvollständige Füllung.
Diese Methode ist schnell und kostengünstig und bildet daher den ersten Schritt der Qualitätskontrolle. Die Prüfer achten auf Anzeichen von überschüssigem Grat, Rauheit oder sichtbaren Einschlüssen. Beleuchtung und Betrachtungswinkel sind wichtig, um selbst kleinste Oberflächenfehler zu erkennen. Bereiche mit unklaren Ergebnissen werden für weitere, detailliertere Prüfungen markiert.
Die Sichtprüfung wird häufig mit einfachen Messwerkzeugen kombiniert. Lineale, Messschieber und Lehren dienen der Maßkontrolle. Obwohl sie keine verborgenen Fehler im Inneren des Gussteils aufdecken kann, ist sie unerlässlich, um die äußere Qualität jedes Produkts sicherzustellen, bevor aufwendigere Prüfverfahren zum Einsatz kommen.
Vorteile:
- Schnell und einfach
- Keine spezielle Ausrüstung erforderlich
- Hilft dabei, offensichtliche Oberflächenfehler zu finden.
Nachteile:
- Interne Probleme können nicht gefunden werden
- Kleine Risse könnten übersehen werden
Zerstörungsfreie Prüfverfahren
Zerstörungsfreie Prüfverfahren (ZfP) ermöglichen es Gießereien, Gussteile auf verborgene Fehler zu untersuchen, ohne sie zu beschädigen. Diese Verfahren können sowohl oberflächliche als auch innere Mängel aufdecken und sind daher für die Qualitätssicherung kritischer Bauteile von großer Bedeutung.
Zu den wichtigsten zerstörungsfreien Prüfverfahren gehören:
- Farbeindringprüfung (DPI): Ein farbiger oder fluoreszierender Farbstoff wird auf die Oberfläche aufgetragen, der in Risse eindringt. Nach dem Entfernen des überschüssigen Farbstoffs sucht ein Prüfer nach Spuren, die auf Mängel hinweisen.
- Durchstrahlungsprüfung (RT): Röntgenstrahlen oder Gammastrahlen durchdringen das Gussteil und erzeugen Bilder, die innere Hohlräume oder Einschlüsse zeigen.
- Ultraschallprüfung (UT): Hochfrequente Schallwellen werden in das Gussteil gesendet, die von inneren Grenzflächen wie Hohlräumen zurückgeworfen werden und Signale erzeugen, die verborgene Fehler aufdecken.
Die Auswahl der zerstörungsfreien Prüfverfahren (ZfP) erfolgt anhand der Gussgröße, des Materials und des geforderten Fehlererkennungsgrades. Sie liefern detaillierte Informationen, die die Entscheidung über die Annahme oder Ablehnung des Bauteils unterstützen. Obwohl die ZfP kostspieliger als Sichtprüfungen ist, erhöht sie die Zuverlässigkeit, insbesondere dort, wo Sicherheit und Leistung von entscheidender Bedeutung sind.
Magnetpulverprüfung
Die Magnetpulverprüfung (MPI) dient der Erkennung von Oberflächen- und oberflächennahen Fehlern in ferromagnetischen Gussteilen. Das Gussteil wird zunächst mittels elektrischem Strom oder eines starken Magneten magnetisiert. Während der Magnetisierung verteilen sich feine Eisenpartikel – entweder trocken oder in einer Flüssigkeit suspendiert – auf der Oberfläche.
Bei Rissen oder Fehlstellen ändert sich das Magnetfeld an diesen Stellen sprunghaft, zieht die Partikel zum Defekt und erzeugt so eine sichtbare Anzeige. Dadurch eignet sich die Magnetpulverprüfung (MPI) hervorragend zur Erkennung sehr dünner oder enger Risse, die mit anderen Methoden möglicherweise übersehen werden.
Die Magnetpulverprüfung (MPI) wird häufig nach Sichtprüfungen eingesetzt, ist jedoch auf magnetisierbare Werkstoffe wie Eisen- oder Stahllegierungen beschränkt. Sie ist hochsensibel für die Erkennung von Oberflächenfehlern und wird häufig bei Bauteilen der Automobil-, Luft- und Raumfahrtindustrie sowie im Strukturbau eingesetzt. Die Interpretation der Ergebnisse erfordert geschultes Fachpersonal, da bei verschmutzten oder rauen Oberflächen Fehlanzeigen auftreten können.
Stärken:
- Erkennt Oberflächen- und oberflächennahe Fehler
- Schnell und zuverlässig bei Eisenwerkstoffen
Schwächen:
- Nur für ferromagnetische Metalle
- Eine Oberflächenvorbereitung kann erforderlich sein.
Ultraschalluntersuchung

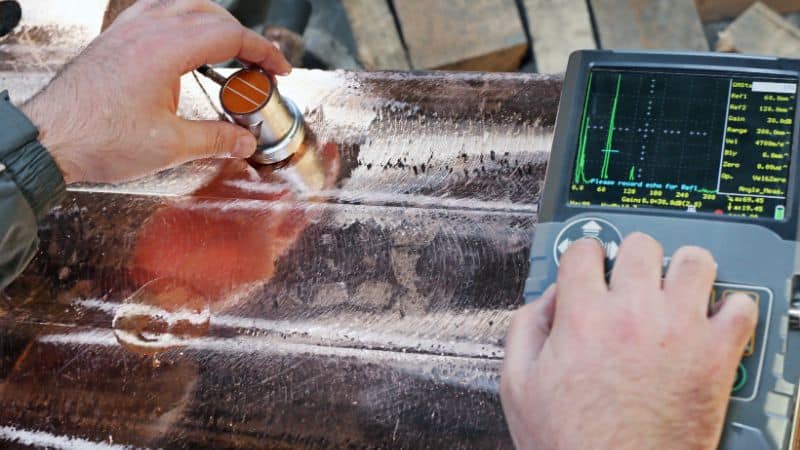

Die Ultraschallprüfung (UT) ist ein wichtiges zerstörungsfreies Prüfverfahren zur Erkennung innerer Fehler in Metallgussteilen. Dabei werden hochfrequente Schallwellen von einer auf die Oberfläche des Gussteils aufgesetzten Sonde erzeugt. Diese Wellen durchdringen das Material und werden von Grenzflächen oder Fehlern im Gussteil reflektiert.
Durch die Messung von Laufzeit und Stärke der reflektierten Signale können Prüfer Vorhandensein, Größe und Lage innerer Defekte wie Lunker, Einschlüsse oder Schwindungshohlräume bestimmen. Die Ultraschallprüfung (UT) ist selbst bei dicken oder dichten Gussteilen effektiv und eignet sich daher für Motorblöcke, Zahnräder und Strukturbauteile.
Das Verfahren ist sauber und beschädigt das Gussteil nicht. Erfahrene Techniker können die Ultraschallsignale mithilfe digitaler Anzeigen oder Diagramme auswerten. Eine Einschränkung besteht darin, dass Oberflächenrauheit oder komplexe Formen die Genauigkeit beeinträchtigen können; daher ist ein guter Oberflächenkontakt erforderlich.
Vorteile:
- Empfindlich gegenüber kleinen, versteckten Defekten
- Funktioniert mit vielen Gussgrößen und Materialien
- Liefert sofortige Ergebnisse in digitaler Form
Einschränkungen:
- Erfordert geschultes Bedienpersonal
- Die Oberfläche muss zugänglich und relativ glatt sein.
Zerstörende Prüfung und Zertifizierung
Zerstörende Prüfverfahren zeigen, wie sich Gussteile unter realer Belastung, Hitze und Stößen verhalten. Diese Prüfungen tragen zusammen mit branchenspezifischen Zertifizierungen dazu bei, die mechanischen Eigenschaften zu überprüfen und sicherzustellen, dass die Produkte die festgelegten Normen erfüllen.
Zugversuch
Zugversuche messen, wie stark sich ein Gussteil dehnen lässt bzw. wie bruchfest es beim Zug ist. Dabei wird eine Probe des Gussteils in einer kontrollierten Maschine auseinandergezogen.
Zu den wichtigsten erhobenen Daten gehören:
| Immobilien | Beschreibung |
|---|---|
| Ultimative Stärke | Die maximale Kraft vor dem Bruch |
| Streckgrenze | Die Kraft, bei der dauerhafte Veränderung erscheint |
| Bruchdehnung | Wie stark sich die Probe dehnt |
Anhand dieser Ergebnisse prüfen Gießereien, ob das Metall den erforderlichen Belastungen standhält. Dies hilft, sichere Betriebsgrenzen für Produkte festzulegen.
Zugversuche sind unerlässlich für Bauteile, die während des Gebrauchs Gewicht tragen, sich biegen oder ziehen müssen. Die Ergebnisse unterstützen Ingenieure zudem bei der Auswahl von Legierungen und der Festlegung von Qualitätsstandards.
Härteprüfung
Härteprüfungen zeigen, wie gut eine Gussoberfläche Kratzern, Druck oder Abnutzung widersteht. Dabei wird ein Gerät verwendet, um eine harte Spitze in das Metall zu drücken und die Tiefe oder Größe der Markierung zu messen.
Zu den gängigen Methoden gehören:
- Brinell-Härtetest
- Rockwell-Härtetest
- Vickers-Härtetest
Jede Methode verwendet einen anderen Maßstab und eine andere Technik, aber alle helfen dabei festzustellen, ob ein Gussstück stabil genug ist, um Dellen oder Oberflächenverschleiß zu vermeiden.
Eine hohe Härte sorgt für eine längere Lebensdauer des Bauteils und eine höhere Widerstandsfähigkeit gegenüber Beschädigungen durch Werkzeuge oder bewegliche Teile. Die Prüfung ist schnell und wird häufig an mehreren Stellen eines einzelnen Gussteils durchgeführt, um genaue Ergebnisse zu erzielen.
Schlagprüfung
Schlagprüfungen ermitteln, wie viel Kraft ein Gussteil aushält, bevor es bei einem plötzlichen Schlag bricht. Die am häufigsten angewandte Prüfmethode ist die Charpy-Schlagprüfung, bei der eine gekerbte Probe mit einem schwingenden Hammer bearbeitet wird.
Die Energie, die vor dem Bruch der Probe absorbiert wird, liefert ein klares Maß für die Zähigkeit.
Die Ergebnisse zeigen, ob ein Gussteil Stößen, Stürzen oder Zusammenstößen standhält, ohne zu zerbrechen. Die Schlagfestigkeit ist wichtig für Bauteile, die versehentlichen Stößen oder extremen Bedingungen ausgesetzt sein können.
Eine geringe Schlagfestigkeit kann zu gefährlichen Ausfällen führen, daher ist dieser Test von entscheidender Bedeutung für sicherheitskritische Gussteile.
Zertifizierung und Standards
Die Zertifizierung verknüpft Testergebnisse mit Industriestandards. Organisationen wie ASTM, ISO und andere legen Mindestwerte für mechanische Eigenschaften fest, damit Gussteile die geforderten Funktionen erfüllen.
Gießereien führen Aufzeichnungen über Prüfungen, Materialqualitäten und die Rückverfolgbarkeit jeder Charge. Die Rückverfolgbarkeit verbindet ein Endprodukt mit seinen Rohstoffen, Verarbeitungsschritten und Qualitätskontrollen.
Audits können überprüfen, ob ordnungsgemäß destruktives Testen wurde durchgeführt. Die Zertifizierung schafft Vertrauen bei den Kunden und trägt dazu bei, dass Produkte durch die Lieferketten gelangen, indem sie lokale oder globale Anforderungen erfüllen.
Häufig gestellte Fragen (FAQ)
Die Gussqualität hängt ab von klare StandardsStrenge Prozesse und genaue Aufzeichnungen sind dabei unerlässlich. Jeder Bereich unterstützt die Hersteller dabei, mögliche Probleme an Metallteilen zu erkennen und zu beheben.
Wie wird die Qualität von Gussteilen kategorisiert und gemessen?
Gussteile werden anhand von Faktoren wie Größe, Form, Oberflächenbeschaffenheit, Materialfestigkeit und dem Vorhandensein von Fehlern klassifiziert. Zu den Messinstrumenten gehören Lehren, Härteprüfgeräte und digitale Bildverarbeitungssysteme.
Die Ergebnisse werden mit Branchen- oder Kundenstandards verglichen. Gängige Bewertungssysteme verwenden Codes oder Zahlen, um Art und Schweregrad von Mängeln anzugeben.
Welche Schritte im Gießprozess sind für die Qualitätssicherung am wichtigsten?
Die Formvorbereitung ist wichtig, da Fehler hier zu Oberflächen- oder Formfehlern führen können. Schmelzen und Gießen müssen bei der richtigen Temperatur erfolgen, um Schwachstellen oder Porosität zu vermeiden.
Die Kontrolle von Kühlung und Erstarrung ist ebenfalls entscheidend. Ungleichmäßige Kühlung kann zu Rissen oder Verformungen führen. Die Inspektion nach dem Gießen hilft, verbleibende Probleme vor dem Versand zu erkennen.
Welche Dokumentation ist typischerweise für die Qualitätskontrolle beim Gießen erforderlich?
Die Hersteller führen Prozessblätter, Inspektionsberichte und Prüfprotokolle für jede Gusscharge. Diese Aufzeichnungen können Messwerte, Prüfergebnisse und Notizen aus Sichtprüfungen enthalten.
Die Rückverfolgbarkeit wird häufig durch Chargennummern oder Barcodes gewährleistet. Die Pflege dieser Dokumentation hilft nachzuweisen, dass die Teile die erforderlichen Standards erfüllen, und erleichtert die Behebung von Qualitätsproblemen.
